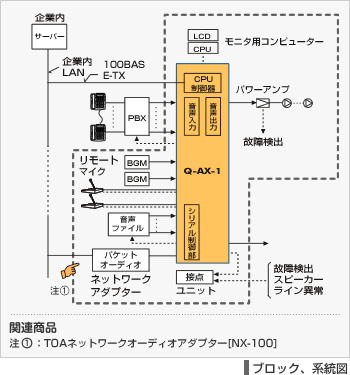

システム構成 System configuration chart
- 1. アドレスセレクター Q-AX-1
- アドレスセレクター（Q-AX-1）のメインパネル。
- 2. CPUユニット Q-AX-CPA（1スロット）
-
オーディオ信号のルーティング、優先等の制御、ならびにLAN、RS-232C、RS-485等のシリアル通信を制御します。
- 3. シリアル制御入出力ユニット Q-AX-SIA（1スロット）
-
アドレスセレクターQ-AX-1に組み込むことにより、1カードごとにシリアルポートを4ポート増設可能。各ポートごとにRS-232CとRS-422のジャンパーを切り替えることにより、選択することができます。
- 4. 音声入力ユニット Q-AX-AIA （1スロット）
-
アドレスセレクターQ-AX-1に組み込むことにより、1カードごとに16チャンネル音声入力を拡張可能。入力機器と接続するため、シリアルポートRS-485を4系統装備しています。
- 5. 音声出力ユニット Q-AX-AOA （1スロット）
-
アドレスセレクターQ-AX-1に組み込むことにより1カードごとに16チャンネル音声出力を拡張可能。
- 6. 音声ミキシング出力ユニット Q-AX-MO （1スロット）
-
アドレスセレクターQ-AX-1に組み込むことにより1カードごとに8チャンネル音声出力を拡張可能。
- 7. 16chイコライザーボードユニット Q-AX-EQF （Q-AX-AIA、AOAに追加装着）
-
アドレスセレクターQ-AX-1に構成される音声入力ユニットおよび、音声出力ユニットに装着することにより、イコライザー機能を持つことが可能です。
- 8. 8chイコライザーボードユニット Q-AX-EQH （Q-AX-MOに追加装着）
-
アドレスセレクターQ-AX-1に構成される音声入力ユニットおよび、音声出力ユニットに装着することにより、イコライザー機能を持つことが可能です。
- 9. 拡張ユニット・送信（エクステンションTユニット） Q-AX-EXTA （1スロット）
-
アドレスセレクターQ-AX-1の増設フレーム設置時に組み込んで、音声と通信のバスを拡張します。
- 10. 拡張ユニット・受信（エクステンションRユニット） Q-AX-EXRA （1スロット）
-
アドレスセレクターQ-AX-1の増設フレーム設置時に組み込んで、音声と通信のバスを拡張します。
- 11. アドレスセレクターフレーム Q-AX-FR （EIA8サイズ／実装スロット数13）
-
アドレスセレクターQ-AX-1専用のメインフレームです。
- 12. ブランクパネル Q-CMX-BK
-
